Молоток голчастий пневматичний пістолетного типу подовжений Air Pro SA7316

Уважно прочитайте інструкцію перед використанням молоту голчастого пневматичного пістолетного типу Air Pro SA7316, це необхідно для безпечної експлуатації та технічного обслуговування. Після ознайомлення збережіть інструкцію.ЗАВАНТАЖИТИ ІНСТРУКЦІЮ

Молоток голчастий пневматичний пістолетного типу подовжений Air Pro SA7316

Ми виходимо з того, що будь-який користувач пневмоінструмента вміє користуватися пневматичними інструментами і знайомий з матеріалами, що використовуються. Тих хто не володіє цими навичками, повинен навчити користуватися пневмоінструментом досвідчений користувач.

Цей посібник з експлуатації призначений для наступних осіб:
● Для тих, хто використовує пневмоінструмент,
● Для тих, хто чистить пневмоінструмент, або
● Для тих, хто утилізуватиме цей пневмоінструмент.

Всі ці особи повинні ознайомитися з цим посібником з експлуатації та зрозуміти його зміст.
Цей посібник з експлуатації є невід’ємною частиною виробу. Керівництво завжди повинно зберігатися разом із пневмоінструментом. Якщо ви продаєте пневмоінструмент або іншим чином передаєте його іншим особам, передайте керівництво разом із ним.

1. ВВЕДЕННЯ

Шановний покупець! Дякуємо Вам за вибір нашого пневмоінструменту. Перед початком експлуатації виробу уважно вивчіть посібник з експлуатації (технічний паспорт) та дотримуйтесь заходів безпеки під час роботи з виробом. Переконайтеся, що гарантійний талон повністю та правильно заповнено. У процесі експлуатації дотримуйтесь вимог Посібника з експлуатації (технічного паспорта). Цей посібник з експлуатації призначений для всіх користувачів пневматичного інструменту, а також для сервісних організацій. Обслуговування та ремонт пневматичного інструменту повинно виконуватись кваліфікованими фахівцями, які мають відповідний допуск від компанії. Переконайтеся, що у гарантійному талоні проставлено: штамп магазину, дату продажу та підпис продавця, а також вказано модель та заводський номер інструменту.

2. ЗАХОДИ БЕЗПЕКИ

УВАГА: Прочитайте усі інструкції. Невиконання всіх інструкцій, наведених нижче, може призвести до травмування. ПОПЕРЕДЖЕННЯ. Перед використанням виробу повинні бути вжиті всі необхідні запобіжні заходи для того, щоб зменшити ступінь ризику травми та знизити ймовірність пошкодження корпусу та деталей використовуваного виробу. Ці запобіжні заходи включають нижченаведені пункти. Уважно прочитайте всі вказівки, перш ніж спробувати використовувати виріб і зберегти їх.

1.1 БЕЗПЕКА РОБОЧОЇ ЗОНИ

1.1.1. Тримайте робоче місце чистим та добре освітленим. Захаращені або темні області можуть призвести до нещасних випадків.
1.1.2. Не працюйте з пневматичним інструментом у вибухонебезпечному середовищі, за наявності іскор, можуть спалахнути пил або пари.
1.1.3. Не допускайте дітей та сторонніх осіб під час роботи з пневматичним інструментом. Відволікання може призвести до втрати контролю.
1.1.4. Забороняється використовувати швидкоз’ємні з'єднання з пошкодженнями та ознаками надмірного зношування.
1.1.5. Вимкніть повітряний шланг перед заміною або налагодженням інструменту. Ніколи не намагайтеся розбирати пневматичний інструмент під час підключеного тиску.
1.1.6. Перед використанням інструмента перевірте всі з'єднання та перехідники. Повітряні шланги, що знаходяться під тиском, можуть розірватися і становлять серйозну небезпеку для людей.
1.1.7. Використовуйте лише знімки для підключення повітряної лінії.
1.1.8. Повітряний тиск, що перевищує максимально допустиму межу, може завдати шкоди працівникові.
1.1.9. Бережіть інструмент від впливу високих температур та вогню, щоб уникнути його пошкодження або зниження ефективності роботи.
1.2.1. В екстремальних ситуаціях миттєво відпустіть курок та відключіть інструмент від пневматичної лінії.

1.1 ОСОБИСТА БЕЗПЕКА

1.1.1. Будьте уважні, стежте за тим, що ви робите, і керуйтеся здоровим глуздом під час роботи з пневматичним інструментом. Не користуйтеся пневматичним інструментом, якщо ви втомилися чи під впливом наркотиків, алкоголю чи медичних препаратів. Якщо ви працюєте з пневматичним інструментом, це може призвести до серйозних травм.
1.1.2. Використовуйте захисне спорядження. Завжди надягайте захисні окуляри. Засоби захисту, такі як респіратор, не ковзне захисне взуття, каска та засоби захисту органів слуху, при використанні у відповідних умовах вони зменшать травми.
1.1.3. Уникайте випадкового запуску. Переконайтеся, що перемикач знаходиться в положенні «ВИМК», перш ніж підключати інструмент до пневматичної лінії. Перенесення інструментів з пальцями на вимикачі або підключення інструментів з увімкненою подачею стисненого повітря може призвести до нещасних випадків.
1.1.4. Зберігайте правильну опору та рівновагу завжди. Це дозволяє краще контролювати пневматичний інструмент у непередбачених ситуаціях.
1.1.5. Одягайся правильно. Не носіть вільний одяг чи прикраси. Тримайте волосся, одяг і рукавички далеко від рухомих частин. Вільний одяг, прикраси або довге волосся можуть потрапити в частини, що рухаються.
1.1.6. Не використовуйте на сходах чи нестійкій опорі. Стабільна опора на твердій поверхні дозволяє краще контролювати пневматичний інструмент у непередбачених обставинах.
1.1.7. Тримайте руки сухими, чистими, без олії та мастила. Слизькі руки не можуть безпечно керувати пневматичним інструментом.
1.1.8. Завжди надягайте захисні окуляри з бічними щитками. Повсякденні окуляри можуть мати міцні лінзи, але вони не є захисними окулярами. Дотримання цього правила зменшить ризик пошкодження очей.
1.1.9. Захистіть свої легені. Носіть маску від пилу, якщо виконувана операція викликає куряву. Дотримання цього правила знизить ризик травми.
1.2.1. Захистіть свій слух. Носіть засоби захисту слуху протягом тривалих періодів експлуатації. Дотримання цього правила знизить ризик серйозних травм.
1.2.2. За потреби використовуйте засоби захисту рук.
1.2.3. Ніколи не використовуйте пневматичний інструмент при підвищеній вологості та вибухонебезпечних умовах.
1.2.4. Вимкніть повітряний шланг перед заміною або налагодженням інструменту. Ніколи не намагайтеся розбирати інструмент при підключеній лінії тиску.
1.2.5. Перед використанням інструмента перевірте всі з'єднання та перехідники. Повітряні шланги, що знаходяться під тиском, можуть розірватися і становлять серйозну небезпеку для людей.
1.2.6. Робіть перерви у роботі. Тривала та сильна вібрація шкідлива для здоров'я людини.
1.2.7. Використовуйте респіратор або інший захист органів дихання. Цей запобіжний засіб допоможе запобігти вдиханню металевого пилу, який шкідливий для Вашого здоров'я.
1.2.8. Бережіть інструмент від впливу високих температур та вогню, щоб уникнути його пошкодження або зниження ефективності роботи.
1.2.9. В екстремальних ситуаціях миттєво відпустіть курок та відключіть інструмент від пневматичної лінії.
1.3.1. При роботі з інструментом не чіпайте деталі, що обертаються.
1.3.2. Зміну насадок здійснюйте лише при від'єднаному повітряному шлангу. В іншому випадку це може призвести до травм рук.

Додаткові вказівки з техніки безпеки:

− За необхідності дотримуйтесь особливих приписів щодо безпеки праці або попередження виробничого травматизму при поводженні з компресорами та пневмоінструментами.
− Переконайтеся, що не перевищується макс. допустимий робочий тиск.
− Не перевантажуйте інструмент, використовуйте його тільки в діапазоні потужності, який вказаний у технічних характеристиках.
− Використовуйте допущені мастильні матеріали. Подбайте про достатню вентиляцію робочої зони. При підвищеній витраті стисненого повітря: перевірте пневмоінструмент, за необхідності відремонтуйте.
− Припиніть роботу з цим інструментом, якщо вас щось відволікає! Будьте уважні, стежте за своїми діями та серйозно ставтеся до роботи з пневмоінструментом. Не користуйтеся інструментом, якщо ви втомилися, перебуваєте під дією наркотиків, алкоголю чи ліків. Неуважність при роботі з інструментом може призвести до серйозних травм.
− Слідкуйте за чистотою та порядком на своєму робочому місці. Безлад на робочому місці та погане освітлення можуть призвести до нещасних випадків.
− Тримайте пневмоінструмент у недоступному для дітей місці.
− Забороняється зберігати інструмент поза приміщеннями або у вологих приміщеннях без відповідного захисту.
− Захищайте пневмоінструмент, особливо штуцер подачі стисненого повітря та органи управління від попадання пилу та бруду.

3. ОПИС І РОБОТА ВИРОБУ

Призначення виробу

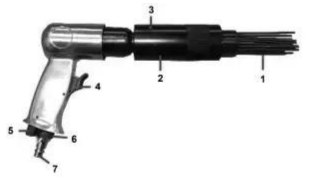

1. Голки
2. Направляюча голки
3. Кріпильний гвинт
4. Курок
5. Регулятор потоку
6. Підключення сжатого повітря
7. Фітинг

ВСТУП

Молоток голчастий пневматичний підходить для видалення сильної фарби та іржі з металевих поверхонь. Знімна голівка голки дозволяє використовувати його як стандартний пневматичний молот, але вимагає додаткового набору долота і фіксатора пружини (не входить в комплект). Особливості тригерного керування зі змінною швидкістю. Пружинний фіксатор, набори голок та доліт купуються окремо.

МУФТИ

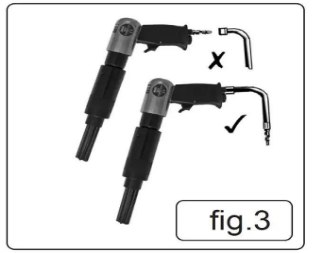

Вібрація може призвести до поломки, якщо швидкозмінне з'єднання підключене безпосередньо до скалера голки. Щоб уникнути цього, підключіть напрямний шланг до повітряного скейлера. Потім можна використовувати швидкозмінну муфту для з'єднання провідного шланга зі зворотним шлангом повітряної лінії.

ПРИЄДНАННЯ ГОЛОВКИ ДЛЯ СКАЛЮВАННЯ

1. Повертаючи за годинниковою стрілкою, повністю закрутіть головку для скалінгу на корпус (мал. 4).

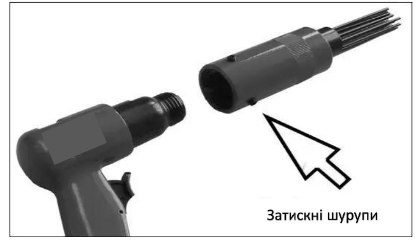

2. Затягніть 3 гвинти, що рівномірно розташовані навколо головки скалера, за допомогою шестигранного ключа (не входить в комплект).

ЗНЯТТЯ МАШИННОЇ ГОЛОВКИ

Щоб зняти скалюючу головку, дотримуйтесь інструкцій розділу 4.2, але у зворотному порядку.

ПОДАЧА ПОВІТРЯ

ПОПЕРЕДЖЕННЯ! Перед підключенням до джерела повітря переконайтеся, що курок скейлера з голкою не натиснутий.
ПРИМІТКА: Потрібний тиск повітря складає 90 фунтів на квадратний дюйм з мінімальною витратою повітря 2.8 кубічних футів за хвилину.
ПОПЕРЕДЖЕННЯ! Переконайтеся, що повітря, що подається, чисте і його тиск не перевищує 6,3 бар при роботі з повітряним голчастим скейлером. Надто високий тиск повітря та брудне повітря скорочують термін служби виробу через надмірне зношування, а також можуть бути небезпечні, викликаючи пошкодження та/або травми. Щодня випорожнюйте повітряний резервуар. Вода повітряної лінії може пошкодити повітряний голковий скейлер. Щотижня очищайте вхідний повітряний фільтр. Рекомендована процедура підключення показана на мал.2. Тиск у лінії слід збільшити, щоб компенсувати надзвичайно довгі повітряні шланги (понад 8 метрів). Мінімальний діаметр шланга повинен бути 1/4 дюйма, а фітинги повинні мати такі ж внутрішні розміри. Тримайте шланг подалі від будь-яких джерел тепла, олії та гострих країв. Перевірте шланг на предмет зносу та переконайтеся, що всі з'єднання затягнуті та надійні.

РОБОТА

Підключіть скейлер з повітряною голкою до повітряного шлангу. розділ 4. Міцно візьміться за скейлер з повітряною голкою обома руками. Для кращого контролю покладіть одну руку на трубку голки, а іншу на ручку пістолета. Щоб запустити скейлер із повітряною голкою, злегка натисніть на спусковий гачок.
ПОПЕРЕДЖЕННЯ! Перед запуском переконайтеся, що голки не торкаються поверхні.
ПОПЕРЕДЖЕННЯ! Тримайте руки подалі від області голки. Помістіть голки, що вібрують, на поверхневий залишок. Повільно переміщуйте скейлер з повітряною голкою навколо ділянки поверхні, яку потрібно видалити. Злегка натискайте на голковий скейлер, видаляючи будь-які залишки з поверхні.
НЕ застосовуйте надлишковий тиск. Це може призвести до пошкодження поверхні.
НЕ допускайте, щоб повітряний голковий скейлер працював у вільному режимі протягом тривалого часу, оскільки це скоротить його термін служби. Потік повітря скейлера з повітряною голкою можна також регулювати за допомогою клапана повітряного потоку, розташованого біля основи рукоятки (мал. 4). Якщо скейлер з повітряною голкою не може видалити залишки після кількох спроб, не продовжуйте. Використовуйте інший спосіб, щоб видалити залишки. Після використання від'єднайте голковий скейлер від подачі повітря та зберігайте його у сухому, безпечному та недоступному для дітей місці.

ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ! Вимкніть голковий скейлер від подачі повітря перед заміною приладдя, обслуговуванням або ремонтом. Замініть або відремонтуйте пошкоджені деталі. Використовуйте лише оригінальні запчастини. Не оригінальні запчастини можуть бути небезпечними та призведуть до анулювання гарантії.

ПЕРЕД ВИКОРИСТАННЯМ

ВСТАНОВЛЕННЯ ГОЛКОТРИМАЧА

Молоток голчастий складається з двух частин:
Основний корпус/привід в зборі
Голкотримач з голками

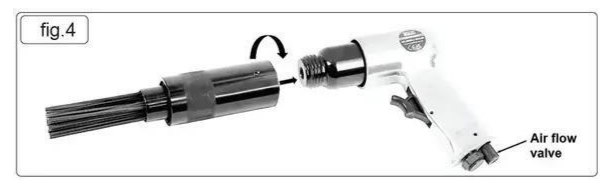

Щільно прикрутіть голкотримач з голками до носика інструменту. Затягніть гвинти, показані, шестигранним ключем, щоб закріпити трубку голки на місці.

ВСТАНОВЛЕННЯ ЗУБИЛ

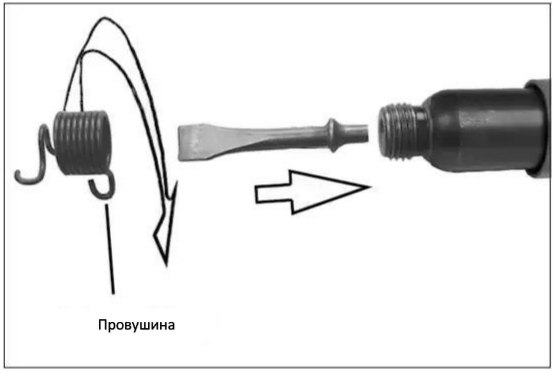

1. Вставте долото в пневматичний молоток, як показано на малюнку.
2. Повністю закрутіть стопорну пружину на основний корпус.
● Використовуйте провушини для фіксації та затяжки.

ЕКСПЛУАТАЦІЯ

ВИКОРИСТАННЯ ІНСТРУМЕНТУ

Міцно тримайте інструмент, потім наведіть його на робочий кут під кутом приблизно 60-70 градусів. Натисніть на спусковий гачок долотом у легкому контакті з виробом. Повільно рухайтеся по робочій поверхні. Для видалення накипу, іржі та інших забруднень потрібно лише легке зусилля. Відпустіть курок, щоб зупинити роботу, утримуючи при цьому контакт з виробом. Зауважте, що інструмент може працювати недовго після відпускання гачка.

ВІДКЛЮЧЕННЯ ПОДАЧІ ПОВІТРЯ

Не від’єднуйте шланг подачі стисненого повітря, доки подачу повітря не буде закрито або закрито запірним клапаном, а стиснене повітря не буде видалено, запустивши інструмент, доки він не зупиниться. Зверніться до інструкції з експлуатації компресора щодо процедури вимкнення та випуску стисненого повітря. Коли тиск скинеться, від’єднайте шланг подачі повітря від голчастого очищувача.

ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ: ПЕРЕД ПОЧАТКОМ БУДЬ-ЯКИХ ПРОЦЕДУР ОЧИЩЕННЯ АБО ТЕХНІЧНОГО ОБСЛУГОВУВАННЯ ПЕРЕКОНАЙТЕСЯ, ЩО ПНЕВМАТИЧНИЙ ІНСТРУМЕНТ ВІДКЛЮЧЕНО ВІД ПОДАЧІ ПОВІТРЯ.

Будь ласка, зверніть увагу, що на роботу та ефективність інструменту можуть вплинути інші фактори, як-от знижена потужність компресора, надмірний дренаж у повітропроводі, вологість або обмеження в повітропроводі, або використання з’єднувачів невідповідного розміру чи поганого стану, що призведе до зменшення кількості повітря. постачання.

ЗМАЩЕННЯ

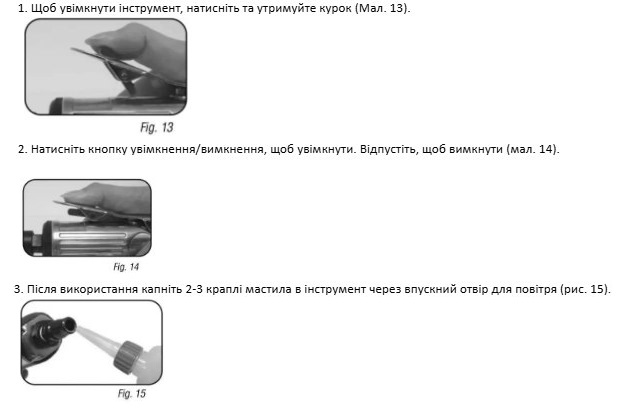

Щодня або перед кожним використанням змащуйте голковий скейлер кількома краплями мастила для пневматичних інструментів у впускний отвір для повітря.

ОЧИЩЕННЯ

Після використання очистіть повітряний голковий скейлер. Для очистки використовуйте м'які тканини.
НЕ ВИКОРИСТОВУЙТЕ розчинники.

З'ЄДНАННЯ

Вібрація може призвести до поломки, якщо швидкозмінне з'єднання підключене безпосередньо до скалера голки. Щоб уникнути цього, підключіть напрямний шланг до скалера голки. Потім можна використовувати швидкозмінну муфту для з'єднання провідного шланга зі зворотним шлангом повітряної лінії. рис. 2 та 3.

ЗБИРАННЯ І ВСТАНОВЛЕННЯ

Перед виконанням будь-якої з наступних операцій переконайтеся, що інструмент вимкнено від джерела повітря.

ПІДКЛЮЧЕННЯ ДО КОМПРЕСОРА

ПОПЕРЕДЖЕННЯ: СТИСНЕНЕ ПОВІТРЯ МОЖЕ БУТИ НЕБЕЗПЕЧНИМ. ПЕРЕКОНАЙТЕСЯ, ЩО ВИ ОЗНАЙОМЛЕНІ З УСІМА ЗАХОДАМИ ВИКОРИСТАННЯ ПОВІТРЯНИХ КОМПРЕСОРІВ ТА ПОДАЧІ СТИСЛОГО ПОВІТРЯ.

РОБОТА

ДОГЛЯД І ОБСЛУГОВУВАННЯ

Дбайливо доглядайте за інструментом. Інструмент у хорошому стані ефективний, їм легше керувати, і з ним буде менше проблем. Періодично перевіряйте фітинги інструменту, вирівнювання, шланги живлення. Пошкоджені або зношені компоненти повинні бути відремонтовані або замінені авторизованим спеціалістом. Під час обслуговування використовуйте лише оригінальні запасні частини. Виконуйте вказівки щодо змащування та заміни приладдя. Руків’я інструментів завжди повинні бути чистими, сухими та знежиреними. По можливості завжди тримайте вентиляційні отвори інструменту в чистоті, щоб запобігти потраплянню в них сторонніх предметів. Якщо корпус інструменту потребує очищення, використовуйте не розчинники, а лише м'яку вологу тканину. Ніколи не допускайте потрапляння рідини всередину інструменту; ніколи не занурюйте будь-яку частину інструменту в рідину. Змащуйте інструмент після кожного використання. Зберігайте етикетки та паспортні таблички інструменту. Вони мають важливу інформацію.

Сервіс

● Ремонтувати пневмоприлад дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин.
Лише так робота з пневмоприладом не буде викликати небезпеки.

Особливості: голчастий молоток SA7316 має збалансовану рукоятку і подовжений корпус, застосовується для очищення поверхні від іржі, задирок, очищення швів від крапель розплавленого металу і т.д.

Підготовка інструмента до роботи

Подача повітря
● Перед використанням пневматичного інструмента уважно ознайомтеся з інструкцією. Дану інструкцію зберігайте у надійному місці, доступному за першої необхідності. Пневматичний інструмент призначений для використання лише фахівцями та відповідно до призначення та вимог, зазначених у даній інструкції.
● Усі роботи з пневматичним інструментом слід проводити у виробничих приміщеннях, обладнаних повітряною магістраллю з тиском повітря не нижче 6,3 атм або компресором необхідної потужності та продуктивності, у температурному діапазоні від +5С до +50С, персоналом, що має відповідну кваліфікацію, знайомим із правилами техніки безпеки, умовами експлуатації та навичками роботи з пневматичним інструментом.
● Для нормальної роботи пневматичного інструменту, повітряна магістраль, підготовлена для роботи, має бути забезпечена осушувачем повітря, фільтром-вологовідділювачем та лубрикатором. Рекомендована схема підключення показана на малюнку.

СХЕМА ПІДКЛЮЧЕННЯ ПОВІТРЯНОЇ ЛІНІЇ ДО ІНСТРУМЕНТІВ

• Переконайтеся, що повітряний вентиль та курок перебувають у позиції «ВИМК» перед підключенням джерела повітря.
• Для роботи необхідний повітряний тиск силою 6.3. бар. УВАГА! Переконайтеся, що повітря, що подається, очищене від води та забруднень, а його тиск не перевищує 6.3. бар. Занадто високий тиск або забруднене повітря зменшать термін роботи пристрою через підвищений знос, також це може призвести до аварій і травм, а зменшення робочого тиску призводить до втрати потужності, а збільшення - до передчасного зносу.
• Наявність вологи та зважених твердих частинок у повітряній магістралі призводить до утворення корозії та механічних пошкоджень на деталях виробу, і, як наслідок, до виходу з ладу інструменту. Повітря має бути сухим і збагаченим спеціальним маслом. Використовуючи неосушене та незбагачене маслом повітря, Ви скорочуєте термін служби будь- якого пневматичного інструменту.
• Щодня спустошуйте ресивер компресора. Вода у потоці повітря призведе до пошкодження пневмоінструмента.
• Щотижня очищайте фільтр-регулятор.
• Під час використання надто довгих повітряних шлангів (більше 8 метрів) тиск повітря повинен бути збільшений. Мінімальний діаметр шланга має становити ¼. Внутрішні діаметри шланга та фітингів повинні збігатися.
• Не піддавайте шланг нагріванню, контакту з олією та гострими предметами. Перевірте шланг на зношування і переконайтеся, що всі з'єднання надійні.
• Періодично продуйте шланг потужним напором повітря (перед з'єднанням шлангу та пневматичного інструменту). Це процедура, важлива, щоб в пневмоінструмент не потрапила волога.

Муфти

У разі використання швидкороз'ємної муфти, приєднаної безпосередньо до пневмоінструменту, вібрації можуть призвести до збою пристрою. Щоб запобігти цьому, приєднайте до пневмоінструмента провідний шланг. Після цього швидкороз'ємна муфта може бути використана для приєднання провідного шлангу до шлангу подачі повітря.

ПІДГОТОВКА ДО ВИКОРИСТАННЯ

1.1. Експлуатаційні обмеження
1.1.1. Експлуатація виробу можлива за температури навколишнього повітря 5°С …+50°С та відносної вологості повітря не більше 80%, персоналом, який має відповідну кваліфікацію.
1.1.2. Заборонено використання виробу, що несправний або має ознаки несправностей.
1.1.3. У разі використання використовуйте відповідні засоби індивідуального захисту.
1.1.4. Не допускайте потрапляння рідини в двигун і повного занурення інструменту в рідину, це може призвести до несправності двигуна.

1.2. Підготовка до використання
Обережно дістаньте виріб та всі аксесуари з коробки. Уважно огляньте виріб, щоб переконатися у відсутності поломок або пошкоджень під час транспортування. Проведіть тестове використання виробу перед початком планованих робіт.

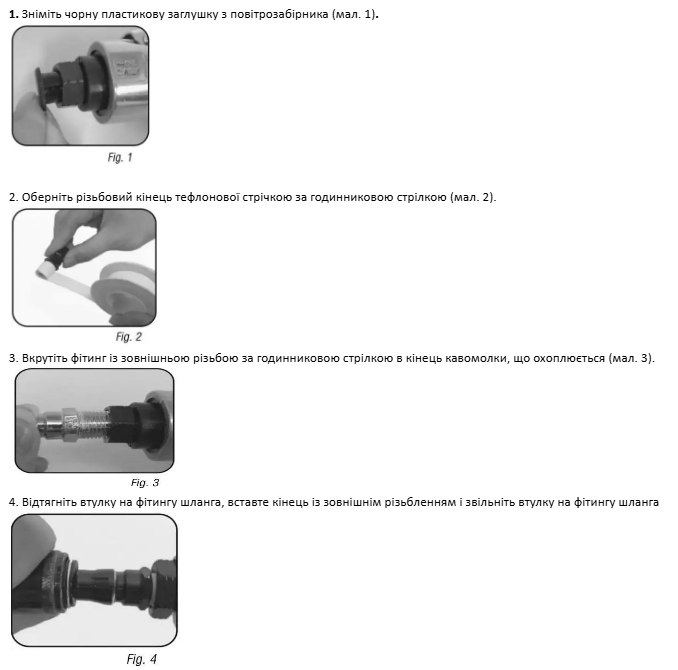

1.2.1. Підключення/відключення пневматичної лінії.
Для забезпечення безперебійної роботи інструмент необхідно підключати до магістралі подачі стисненого повітря з робочим тиском 6,3 атм. Перетин трубопроводів, об'єм ресивера компресора та продуктивність компресора повинні забезпечувати подачу необхідного об'єму стисненого повітря. Стиснене повітря має бути очищене від вологи, зважених частинок та механічних домішок. Разом зі стисненим повітрям в інструмент має подаватися мастило для пневмодвигуна. Мастило може подаватися або за допомогою встановленого на лінії лубрикатора, або шляхом введення 4-5 крапель олії безпосередньо в штуцер подачі повітря щоразу перед початком роботи. Для підключення до пневматичної лінії встановіть у штуцер подачі повітря штуцер швидкороз'ємного з'єднання (ШРЗ), який підходить для муфти ШРЗ, встановленої на пневматичній лінії. Надійно з'єднайте ШРЗ.
ПОПЕРЕДЖЕННЯ. Обов'язково необхідно відключити пневматичну лінію від пневмоінструменту при складанні деталей, регулюванні або зміні оснастки, випадковий запуск може призвести до серйозних травм.

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА РЕМОНТ

ПОПЕРЕДЖЕННЯ. Не намагайтеся модифікувати цей інструмент. Будь-яка зміна або модифікація є неприпустимою і може призвести до небезпечної події або серйозної травми. Ваш інструмент ніколи не слід вмикати, коли ви ремонтуєте, виконуєте регулювання, встановлюєте чи видаляєте насадку, чистите чи коли він не використовується. Відключення від пневматичної лінії запобігає випадковому запуску, який може призвести до серйозних травм.

Загальні вказівки

Щоб уникнути пошкоджень, для забезпечення довговічності та надійного виконання функцій виробу, необхідно регулярно виконувати описані нижче роботи з технічного обслуговування. Гарантійні претензії приймаються лише за правильного і регулярного виконання цих робіт. У разі недотримання цих вимог підвищується небезпека травмування. Користувач виробу може виконувати лише роботи з догляду та технічного обслуговування, описані в цьому Посібнику з експлуатації (пункти Розділу 6.2). Всі інші роботи повинні виконуватися лише у спеціалізованих майстернях.

Порядок технічного обслуговування виробу

− Перевірка насадки. Використання пошкодженої насадки може призвести до зниження продуктивності та перевантаження двигуна, а також може бути причиною травми. Тому завжди слідкуйте за тим, щоб змінний інструмент не був пошкодженим: замінюйте його за необхідності.
− Перевірка різьбових з'єднань. Регулярно перевіряйте усі різьбові з'єднання, стежте за тим, щоб вони були добре затягнуті. Невиконання цього правила загрожує серйозною небезпекою.
− Виявляйте належну увагу, стежачи за тим, щоб штуцер та швидко-роз’ємне з’єднння подачі повітря були очищені від пилу та бруду. Стиснене повітря має бути очищене від вологи, зважених частинок та механічних домішок. Разом зі стисненим повітрям в інструмент має подаватися мастило для пневмодвигуна. Мастило може подаватися або за допомогою встановленого на лінії лубрикатора, або шляхом введення 4-5 крапель олії безпосередньо в штуцер подачі повітря щоразу перед початком роботи.
− Після завершення робіт виріб необхідно очистити від пилу та бруду.
− Перед тривалою перервою в експлуатації та зберіганням очищайте виріб від пилу та бруду без застосування агресивних до пластмаси, гуми та металів очищувачів. Зберігайте виріб у сухому приміщенні.
УВАГА: Ніколи не використовуйте рідину під час очищення інструменту. Виріб слід очищати лише сухою протирочною тканиною! Не використовуйте їдкі очищувачі, які можуть пошкодити металеві, пластмасові та гумові частини виробу! Для того, щоб інструмент працював довго і надійно, ремонтні, сервісні та регулювальні роботи повинні проводитися тільки сертифікованими компанією фахівцями в сервісних центрах.

Періодична перевірка та періодичне технічне обслуговування

− Періодична перевірка та періодичне технічне обслуговування проводяться не рідше одного разу на 6 місяців.
− Періодичну перевірку та періодичне технічне обслуговування рекомендується проводити у авторизованих сервісних центрах.
УВАГА: Технічне обслуговування повинно проводитись регулярно протягом усього терміну служби виробу. Без технічного обслуговування покупець втрачає право гарантійного обслуговування. За рекомендованих умов експлуатації виріб справно працюватиме весь гарантований термін служби. Дотримання правил експлуатації дозволить Вам уникнути передчасного виходу з ладу окремих частин виробу і всього виробу в цілому. Якщо виріб внаслідок інтенсивної експлуатації потребує періодичного обслуговування, пов'язаного із заміною мастила, витратних матеріалів, очищенням, то ці роботи виконуються за рахунок споживача. Технічне обслуговування в сервісних центрах не входить до гарантійних зобов'язань виробника та продавця. Сервісні центри надають платні послуги із проведення періодичного технічного обслуговування. Після закінчення терміну служби можливе використання виробу за призначенням, якщо його стан відповідає вимогам безпеки та виріб не втратив своїх функціональних властивостей.

ПОТОЧНИЙ РЕМОНТ СКЛАДОВИХ ЧАСТИН ВИРОБУ

Ремонт виробу повинен проводитись спеціалізованим підрозділом у гарантійних майстернях.
Інформація щодо шуму і вібрації
Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в ISO 8862-1; нею можна користуватися для порівняння пневматичних інструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується пневматичний інструмент. Однак при застосуванні пневматичного інструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли пневматичний інструмент вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування пневматичного інструменту і змінних робочих інструментів, нагрівання рук, організація робочих процесів.

ТАБЛИЦЯ ОСНОВНИХ НЕСПРАВНОСТЕЙ ПНЕВМОІНСТРУМЕНТУ

ТЕРМІН СЛУЖБИ, ЗБЕРІГАННЯ, ТРАНСПОРТУВАННЯ

1.1. Термін служби виробу складає 3 роки. Вказаний термін служби дійсний за умови дотримання споживачем вимог цього Посібника з експлуатації (технічного паспорта).
1.2. Виріб, очищений від пилу та бруду, повинен зберігатися в упаковці підприємства-виробника в сухих приміщеннях, що провітрюються при температурі навколишнього середовища від + 5°С до + 40°С, відносною вологістю повітря не більше 80% і відсутністю прямого впливу атмосферних опадів. Упаковка повинна зберігатись до закінчення гарантійного терміну експлуатації виробу.
1.3. Якщо інструмент довго не буде використовуватися, необхідно зробити консервацію: змастити корпус тонким шаром олії, запакувати в штатну коробку. Не допускається зберігання інструменту без пакування та консервації. Термін зберігання - інструмент не становить небезпеки для життя, здоров'я людини і не може завдати шкоди його майну після закінчення певного періоду часу. У зв'язку з цим термін зберігання не обмежений.
1.4. Транспортування виробу проводиться у закритих транспортних засобах відповідно до правил перевезення вантажів, що діють на транспорті цього виду.

Значення шуму та вібрації

Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в ISO 8862-1; нею можна користуватися для порівняння пневматичних інструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується пневматичний інструмент. Однак при застосуванні пневматичного інструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли пневматичний інструмент вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування пневматичного інструменту і змінних робочих інструментів, нагрівання рук, організація робочих процесів.

ГАРАНТІЯ

1.1. Гарантія на цей продукт діє протягом усього гарантійного періоду, зазначеного в гарантійному талоні. Ми безкоштовно відремонтуємо будь-які виробничі дефекти, пов'язані з якістю виготовлення.
1.2. При покупці виробу:
− має бути правильно оформлений Гарантійний талон (стояти печатку чи штамп з реквізитами організації, що реалізувала виріб, дату продажу, підпис продавця, найменування моделі виробу, серійний номер виробу);
− переконатися, що серійний номер виробу відповідає номеру, вказаному в Гарантійному талоні.
− перевірити наявність пломб на виробі (якщо вони передбачені виробником);
− перевірити комплектність та працездатність виробу, а також провести огляд на предмет зовнішніх пошкоджень, тріщин, сколів.
1.3. Цей гарантійний талон повинен містити таку інформацію:
− ім'я покупця (для юридичних найменування, ІПН, КПП), контактні дані;
− найменування та друк продавця;
− дату покупки;
− модель інструменту та серійний номер;
− підпис покупця
1.4. У разі виходу з експлуатації виробу протягом гарантійного терміну експлуатації з вини підприємства-виробника власник має право на безкоштовний ремонт. Для гарантійного ремонту власнику необхідно звернутися до сервісного центру компанії або Територіального Сервісного Центру з виробом та повністю та правильно заповненим гарантійним талоном (заповнюється при купівлі виробу) та копією рахунку/квитанції про купівлю.
1.5. Гарантійне та після гарантійне обслуговування пневмоінструменту здійснюється в сервісних центрах, перелік та контактні дані яких зазначені в гарантійному талоні.
1.6. Ця гарантія не поширюється на:
● деталі, схильні до природного зношування, а також на змінне приладдя, наприклад: фіксатори торцевої головки; лопаті ротора двигуна; елементи корпусу тощо;
● несанкційований ремонт, переробка/модифікація;
● у разі природного зносу виробу (повне вироблення ресурсу, сильне внутрішнє та зовнішнє забруднення);
● збитки, завдані механічними пошкодженнями або сторонніми предметами, речовинами, нещасними випадками, явним неправильним використанням, зловживанням, недбалим поводженням та неналежним застосуванням;
● у разі виникнення несправностей, спричинених дією непереборної сили (нещасний випадок, пожежа, повінь, удар блискавки та ін.);
● якщо виріб розкривався або ремонтувався протягом гарантійного терміну самостійно, або із залученням третіх осіб, які не уповноважені виробником (постачальником) на проведення гарантійного ремонту;

Виробник залишає за собою право на внесення змін до технічних характеристик та комплектації виробу без попереднього повідомлення.

УТИЛІЗАЦІЯ

Не викидайте виріб, приладдя та упаковку разом із побутовим сміттям. Виріб, приналежності та упаковку, що відслужили свій термін, слід здавати на екологічно чисту утилізацію (рециркуляцію) відходів на підприємства, що відповідають умовам екологічної безпеки.
УВАГА! Ремонт, модифікація та перевірка інструментів повинні проводитись лише у авторизованих сервісних центрах. При використанні або техобслуговуванні інструменту завжди слідкуйте за дотриманням усіх правил та норм безпеки.
ПРИМІТКА: Виробник постійно працює над удосконаленням своїх виробів, тому ми зберігаємо за собою право на внесення змін до технічних даних, згаданих у цьому Посібнику з експлуатації (Технічному паспорті) та комплектації без попереднього повідомлення.

AIRBEST INDUSTRY CORP.

ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ЄС

Ми заявляємо, що цей продукт відповідає вимогам Директиви Ради від червня 1989 р.
Що стосується техніки:

89/392/ЄЕС, 91/368/ЄЕС, 93/44/ЄЕС, 2006/42/ЄС

Застосований національний стандарт:

• ISO 8862-1 для рівня вібрації
• Pneurop 8N-1 для рівня шуму

ОПИС ПРОДУКТУ: ПНЕВМАТИЧНИЙ ІНСТРУМЕНТ

Номер моделі: VGL SA6100B

Підпис емітента
Вінсент Ву з QA DEPT

---

Місце і дата видачі

AIRBEST INDUSTRY CORP.

6F-2, NO.158 Kancheng Rd., Panchiao District, New Taipei City, Тайвань 1 січня 2021 р.

Прочитайте та зрозумійте ці інструкції перед використанням інструменту.

Прочитайте та дотримуйтесь усіх попереджень.

Вимоги до подачі повітря

1. Подайте в інструмент чисте сухе повітря під тиском 6,2 бар (90 psi). Більш високий тиск різко скорочує термін служби інструменту.
2. Під’єднайте інструмент до повітропроводу за допомогою труби, шланга та з’єднувачів з повітряним фільтром, регулятором, мастильним пристроєм.

Змащення

Використовуйте лубрикатор повітряної лінії з маслом SAE №10, налаштованим на дві краплі на хвилину. Якщо мастильний пристрій для повітряної лінії використовувати не можна, додавайте повітряне моторне масло у вхідний отвір один раз на день.

Технічне обслуговування

Розбирайте та перевіряйте пневматичний двигун і вузол регулятора кожні три місяці, якщо інструмент використовується щодня. Замініть пошкоджені або черв’ячні деталі.

Особливі інструкції

Уважно прочитайте цю інформацію перед використанням машини. Неправильна експлуатація/використання може призвести до травм та/або пошкодження.
