Пневмопистолет для смазки VGL SA9000K

Внимательно прочтите инструкцию перед установкой и использованием, это необходимо для безопасной эксплуатации и технического обслуживания. После знакомства сохраните инструкцию. ЗАГРУЗИТЬ ВСЮ ИНСТРУКЦИЮ

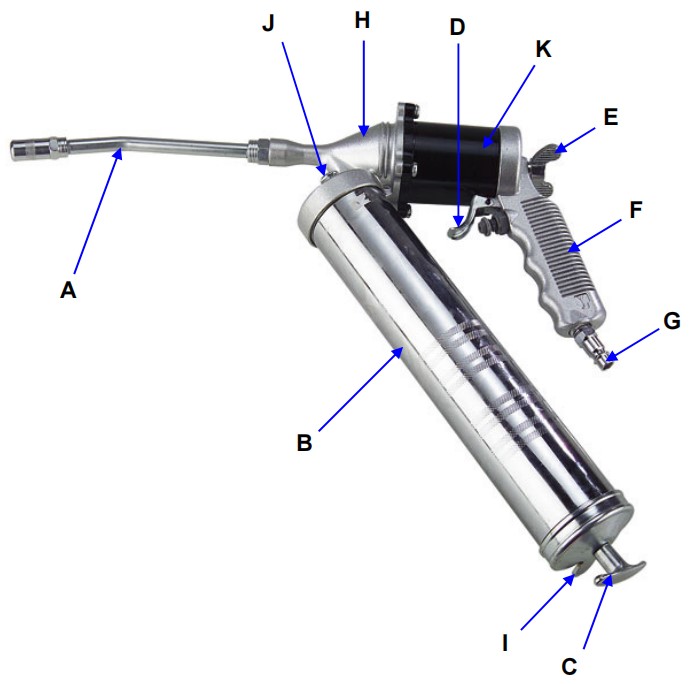

A. Сгиб носика
B. Контейнерная трубка
C. Ручка поршня
D. Спусковой механизм
E. Стопорный винт
F. Руковье
G. Воздушный фитинг
H. Главная часть
I. Фиксатор
J. Круглая пробка для наполнения
К.Корпус

Техника безопасности Пневмопистолета VGL SA9000K

⚠ Во избежание неисправностей, повреждений или телесных повреждений обратите внимание на общие инструкции по безопасности и следующие инструкции по технике безопасности:

• Лицам с ограниченными физическими, сенсорными или умственными способностями не разрешается пользоваться устройством, кроме случаев, когда они находятся под наблюдением и проинструктированы по их безопасности квалифицированным лицом.
• Никогда не оставляйте устройство без присмотра во время его использования. Держите его в недоступном городе для детей или лиц, требующих наблюдения.
• Используйте смазочный пистолет только в соответствии с инструкцией по эксплуатации и по назначению. Устройство не предназначено для длительного профессионального использования.
• Для вашей собственной безопасности не рекомендуется использовать постоянное соединение между пневматическим смазочным пистолетом и воздушным шлангом, вместо этого используйте быстросоединительный адаптер из комплекта поставки.
• Всегда контролируйте рабочее давление воздуха с помощью регулятора давления.
• Не оставляйте упаковочные материалы в доступе к детям, они могут стать опасными игрушками.
• Убедитесь, что все части надежно собраны, прежде чем использовать пневматический смазочный пистолет.
• Избегать сильных механических нагрузок.
• Используйте только оригинальные запчасти и не используйте удлинители или другие вспомогательные средства.
• Избегайте чрезмерного давления в месте смазки. Чрезмерное давление может повредить смазочный ниппель, подшипник или само устройство.
• Не открывайте смазочный пистолет под давлением.
• Не сгибайте, не скручивайте и не растягивайте шланги высокого давления.
• Не используйте кислород или воспламеняющиеся газы в качестве источника питания. Используйте только чистый, сухой воздух под давлением 6,2 бар с пневматическим смазочным пистолетом. Превышение макс. допустимый уровень давления 8 бар значительно сократит срок службы инструмента.
• Отсоедините инструмент от подачи воздуха, если он не используется, перед выполнением работ по техническому обслуживанию или перед заполнением.
• При работе необходимо проверить всю установку на предмет стирания, трещин и других повреждений.
• Не пользуйтесь устройством, если оно не работает должным образом или если его уронили. Не разбирайте устройство и не пытайтесь ремонтировать его самостоятельно. В случае возникновения вопросов или проблем, пожалуйста, обратитесь в нашу службу поддержки клиентов.
• При работе с инструментом примите устойчивое положение.
• Запрещается работать без индивидуальной защиты. Защищайте лицо и глаза. Работайте в перчатках. Используйте респиратор или другую защиту органов дыхания. Эти меры предосторожности помогут сохранить Ваше здоровье.
• Защищайте инструмент от воздействия высоких температур и огня во избежание его повреждения или снижения эффективности работы.
• В экстремальных ситуациях немедленно отпустите ручку подачи.

Использование

Использование по назначению

• Смазочный пистолет был разработан исключительно для передачи смазки.
• Использование по назначению также включает работу в соответствии с инструкцией по эксплуатации.
• Любое дальнейшее использование (другие носители, применение силы) или несанкционированные изменения (реконструкция, отсутствие оригинальных аксессуаров) могут привести к опасности и не соответствовать нормам.

Перед первым использованием

Распакуйте смазочный пистолет и проверьте все детали на наличие каких-либо повреждений во время транспортировки. Утилизируйте упаковочные материалы или храните их в недоступном для детей месте. Полиэтиленовые пакеты могут стать смертельно опасной игрушкой для детей. Ежедневно добавляйте масло через воздушный патрубок перед использованием (например, используйте лубрикатор масляного тумана).

Способы загрузки картриджа

1. Открутите трубку контейнера (B) против часовой стрелки от головки (H) пистолета.
2. Полностью оттяните ручку поршня (C).
3. Вставьте открытый конец картриджа в трубку контейнера (B) и протолкните его до упора. Снимите уплотнитель с картриджа.
4. Снова подсоедините трубку контейнера к головке пистолета.
5. Нажмите фиксатор (I) и отпустите шток поршня.
6. Продолжайте нажимать на фиксирующую пластину (I) и нажать на ручку поршня (C) как можно дальше.

Загрузка с помощью заливочного насоса

1. Полностью оттяните ручку поршня (C).
2. Открутите круглую заглушку (J) на головке пистолета.
3. Вставьте патрубок заливной горловины из заливочного насоса.
4. Включите наполнитель, чтобы наполнить трубку контейнера.
5. Отсоедините смазочный пистолет от заливного насоса.
6. Закрутите круглую заглушку (J) на головке пистолета, чтобы закрыть отверстие.
7. Нажмите фиксатор (I) и отпустите шток поршня.
8. Продолжайте нажимать на фиксирующую пластину (I) и нажмите на ручку поршня (C) до упора.

Ручное заполнение

1. Снимите трубку контейнера (B) с головки пистолета (H).
2. Полностью оттяните ручку поршня (C).
3. Залейте смазку в пустую трубку контейнера.
4. Снова подсоедините трубку контейнера к головке пистолета.
5. Нажмите фиксатор (I) и отпустите шток поршня.
6. Продолжайте нажимать на фиксирующую пластину (I) и нажать на ручку поршня (C) как можно дальше.

Использование пневмопистолета VGL SA9000K

1. Отпустите фиксирующий винт (E) на 1 или 2 оборота.
2. Поверните рукоятку пальцев (F). Отрегулируйте угол рукоятки (F) и воздушного корпуса (K) смазочного пистолета в соответствии с вашими рабочими условиями.
3. Снова затяните фиксирующий винт, чтобы избежать случайного закручивания.
4. Подсоедините компрессор к воздушному штуцеру (G) смазочного пистолета.
5. Рекомендуемое рабочее давление воздуха составляет 6,2 бар (90 psi).
6. Нажмите спусковой крючок (D). Смазка мгновенно и автоматически выйдет через сопло гнутого носика (A).
7. Отпустите спусковой крючок. Утечка смазки немедленно прекратится.
8. После использования или перед заполнением маслом отсоедините смазочный пистолет от подачи воздуха.

Примечание. Для некоторых механических систем может потребоваться только небольшое количество масла, тогда как для других требуется гораздо больше. Слишком много или недостаточная смазка может привести к повреждениям.

Давление воздуха и объем воздуха

• Используйте пневматический смазочный пистолет под давлением 6,2 бар (90 psi). Превышение максимального допустимого уровня давления в 8 бар существенно сократит срок службы инструмента. Идеальную мощность всасывания воздуха обеспечивают компрессоры с мощностью всасывания прибл. 300 – 400 л/мин.
• Используйте только воздушные шланги с внутренним диаметром не менее 9 мм. При настройке давления воздуха всегда помните, что давление уменьшится прибл. 0,6 бар при использовании шланга длиной 10 м с внутренним диаметром 9 мм.

Техническое обслуживание, уход и смазка

• Для обеспечения надлежащей работы и длительного срока службы необходима тщательная смазка и обслуживание.
• Для работы пневматических инструментов необходим чистый воздух. Остатки коррозии, пыль и грязь из пневматических трубок снижают эффективность инструмента и приводят к техническим проблемам. Передний блок технического обслуживания, состоящий из фильтра, клапана регулятора давления и смазочного оборудования, удаляет влагу и грязь из воздуха, контролирует рабочее давление и идеально обеспечивает инструмент смазкой.
• При необходимости очистите устройство влажной тканью.
• Не используйте абразивные или агрессивные химические вещества, такие как бензол или растворитель, которые могут растворить пластиковые детали.
• Не допускайте попадания жидкости в устройство и никогда не погружайте его в жидкость. Вода в отверстии для сжатого воздуха может повредить пневматический инструмент. Поэтому рекомендуется регулярно сливать воздух из воздуховодов и компрессора! Воздушные фильтры следует чистить по крайней мере раз в неделю.
• Смазочный пистолет вообще не требует обслуживания. В соответствии с обязательствами оператора необходимо регулярно проверять следующие части, чтобы избежать вреда окружающей среде или имуществу, а также травмирование людей: головная часть, винтовые соединения, аксессуары (шланги, мундштуки и т.д.).
• Пневматические инструменты должны быть всегда достаточно смазаны. Это делается непрерывно и безопаснее с помощью лубрикатора масляного тумана. Если смазка установлена ​​по центру компрессора или крепко закреплена на конце трубы сжатого воздуха, используйте только шланг длиной макс. 10 м. Если шланг длиннее, распыление исчезает в воздухе. Масло плавает внутри шланга и не поступает к пневматическому инструменту.

Настройка масленки:

Шланг до 5 м каждые 2 минуты 1 капля
Шланг до 10 м ежеминутно 1 капля
Если в вашем распоряжении нет масленки, перед каждым использованием машины кропните несколько капель масла в патрубок сжатого воздуха. Смажьте смазочный пистолет после использования, особенно если вы не используете прибор в течение длительного времени.
Дальнейшие работы по техническому обслуживанию не требуются.

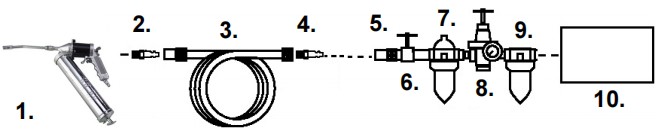

Рекомендуемые компоненты для безопасной эксплуатации

1. Пневматический смазочный пистолет
2. Адаптер быстрого соединения
3. Пневматическая труба с быстросоединительными муфтами с обеих сторон
4. Адаптер быстрого соединения
5. Быстрое соединение
6. Клапан
7. Лубрикатор (масленка)
8. Регулятор давления
9. Фильтр
10. . Источник воздуха (компрессор)

Хранение

• Храните устройство в сухом, свободном от пыли и грязи месте при температуре от 10°C до 30°C
• Храните прибор в месте, недоступном для детей и лиц, требующих наблюдения.

ТАБЛИЦА ОСНОВНЫХ НЕИСПРАВНОСТЕЙ ПНЕВНО

Технические данные Пневмопистолета VGL SA9000K

Емкость загрузки картриджа 14 унций.
Емкость ручной загрузки 400 мл.
Диапазон давления 60-150 PSI (4,2-10,3 бар)

Утилизация

Дорогой клиент.
Пожалуйста, помогите избежать отходов.
Если вы в какой-то момент собираетесь утилизировать изделие, имейте в виду, что многие его компоненты состоят из ценных материалов, которые можно переработать.
Пожалуйста, не выбрасывайте его в мусорный бак, а обратитесь в местный совет по наличию в вашем регионе пунктов переработки.
